圆形电路板,环形线路板,球形PCB

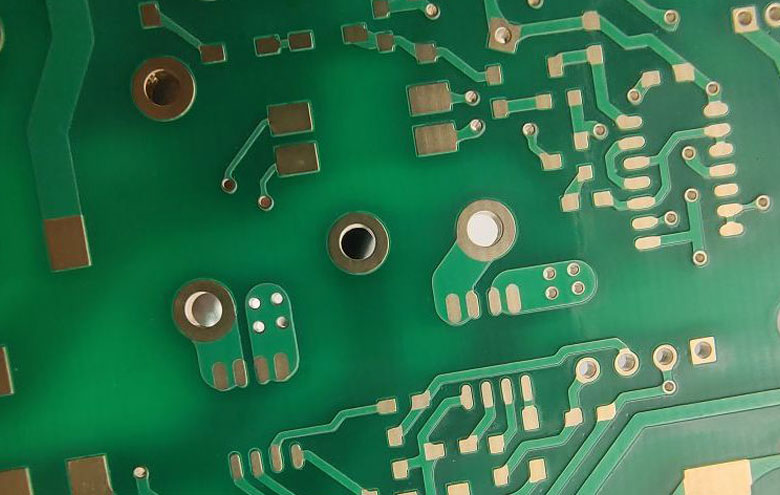

｛圆形电路板-产品图1｝

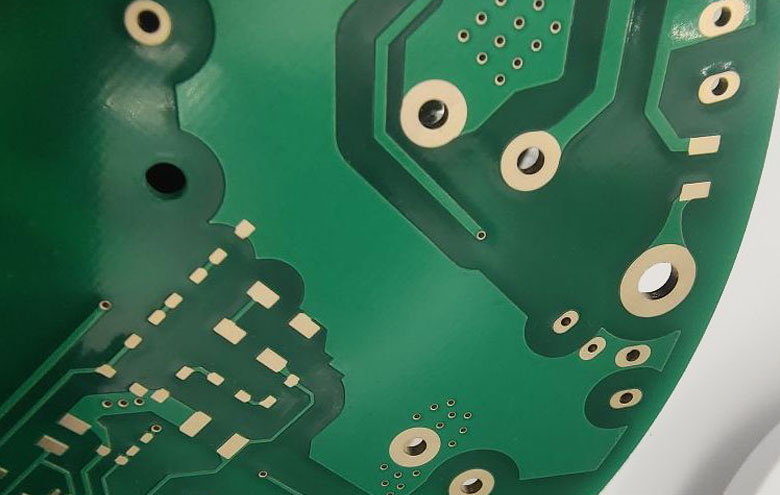

｛圆形线路板-产品图2｝

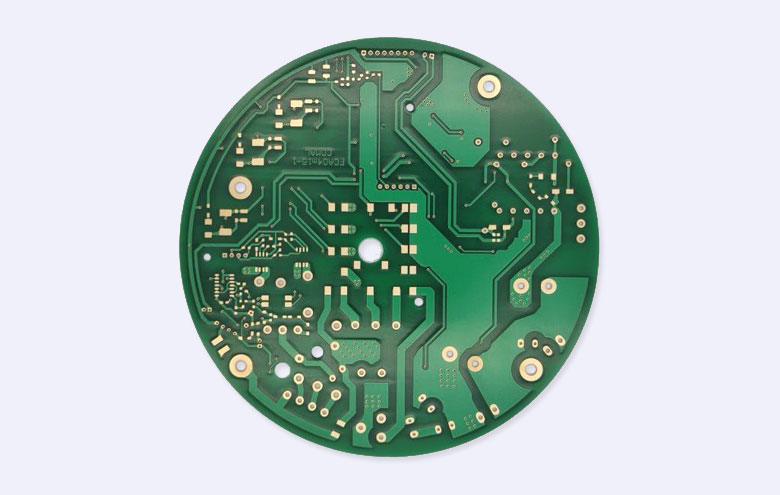

｛圆形PCB-细节图1｝

圆形电路板又称“环形线路板”或"球形电路板"，圆形PCB拼版需要使用到邮票孔来进行拼板连接，邮票孔是拼板的另一种连接方式，一般在异形板中使用的较多。在两个板子的边缘通过一小块板材进行连接，而这一小块板材与两块板的连接处有许多小孔，这样容易掰断，圆形线路板一般过孔的直径为0.65mm，一排5个过孔（当然可以根据自己的需求增加，可以增强稳固性），两个过孔的间距（中心距离）为1mm。上下两排过孔的距离为2mm。在PCB中只需要使用2D线画出过孔，且过孔有1/3进入板子。然后在两个板子之间画一个框将过孔全部包住。2D线需要设置为所有层即可。
